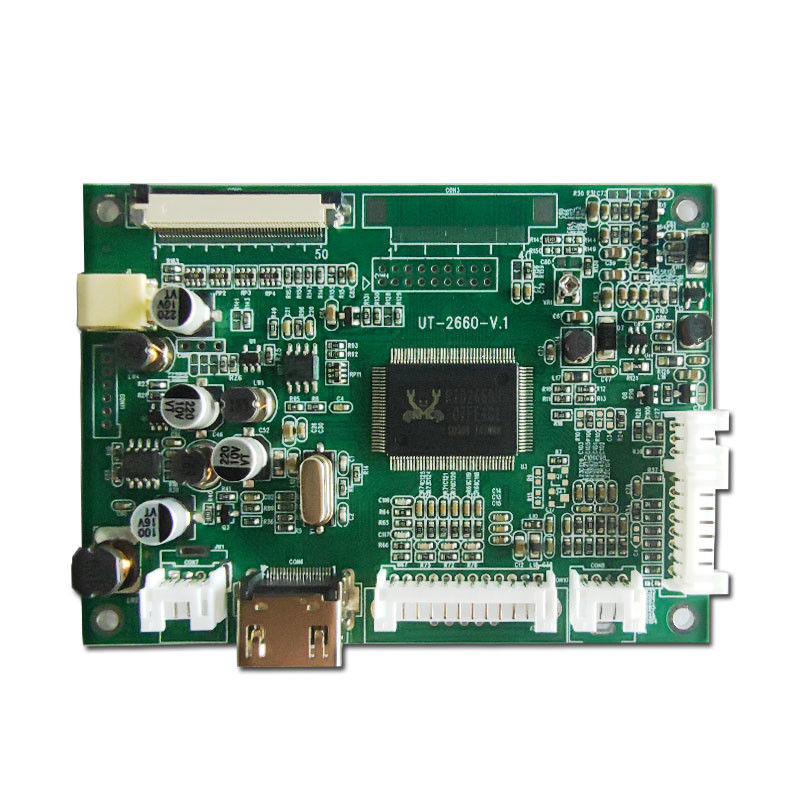

Name: Płyty sterowania TFT HDMI do konwertera LVDS
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.5 (200 reviews)

Płyty sterowania TFT HDMI do konwertera LVDS

Szczegóły produktu

Miejsce pochodzenia: Hangzhou, Chiny

Nazwa handlowa: ZOYO

Orzecznictwo: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numer modelu: 2660 50P 800 480

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: $2~$500 per piece

Szczegóły pakowania: Zindywidualizowane

Czas dostawy: 3-5 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Paypal

Możliwość Supply: 5-20 tys sztuk dziennie

Najlepszą cenę

Zastosowanie do elektroniki użytkowej

Nazwa obrazu Alta: Płyta sterownika TFT, LVDS do HDMI, Dostawca sterowników HDMI, Konwerter HDMI do LVDS

Słowa kluczowe: Płyty sterowania TFT, LVDS do HDMI, Dostawca sterowników HDMI, Konwerter HDMI do LVDS

Zakres zastosowania
W przypadku TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. W przypadku LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Połącz się z EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 do kontroli desek sterowania modułu wyświetlacza LCD o wysokiej rozdzielczości 50 - PIN.
Opis funkcji produktu
Podtrzymuje wejście sygnałów wideo, takich jak HDMI, VGA i CVBS. Wjazd zasilania jest DC + 12V. Ma wielofunkcyjną funkcję operacyjną OSD. Istnieje opcjonalna funkcja zdalnego sterowania.Może się automatycznie wyłączyć w przypadku braku sygnału..
Standard wejścia sygnału
HDMI: (Generalna wersja 1.2) VGA: 800 * 480 (z częstotliwością odświeżania w zakresie od 60 do 75) CVBS: 1.0Vp - p75Ω
Środowisko pracy

Temperatura pracy: od - 10°C do + 60°C. Wilgotność robocza: 90% RH (bez kondensacji).

CON8 ((CVBS) Sygbal wprowadzenie)
	Numer pin	Definicja		Opis
	1	CVBS2		Wprowadzenie sygnału V2
	2	GND		Powierzchnia
	3	CVBS1		Wpływ sygnału AV1
	4	GND		Powierzchnia
CON10 ((VGA) w p U t ) 12PIN/2.0
Numer pin			Definicja		Opis
1			GND		-
2			VS		Sygnał synchronizacji pola
3			HS		Sygnał synchronizacji linii
4			GND		-
5			R+		Czerwony znak
6			GND		Powierzchnia
7			G+		Zielony sygnał +
8			GND		+Ground
9			B+		Niebieski sygnał +
10			GND		Powierzchnia
11			SDA		Kanały I2C
12			SCL		Kanały I2C

CON6(HDMI w p U t ) interfejs
Numer pin	Definicja	Opis
1	Dane TMDS 2+
2	Dane TMDS Osłona
3	Dane TMDS 2-
4	Dane TMDS 1+

Maksymalna rozdzielczość wsparcia:	800*480	Wejście sygnału:	HDMI, VGA, CVBS
Wejście zasilania:	DC +12V	Temperatura pracy:	-10℃~+60℃
Wilgotność robocza:	90% wilgotności względnej (bez kondensacji)

Maksymalna rozdzielczość wsparcia:	800*480
Wejście sygnału:	HDMI, VGA, CVBS
Wejście zasilania:	DC +12V
Temperatura pracy:	-10℃~+60℃
Wilgotność robocza:	90% wilgotności względnej (bez kondensacji)
