Name: LCD Display HDMI HDMI do LVDS kabiny konwertera
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 600
Price: 251.00 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Hangzhou, Chiny

Nazwa handlowa: ZOYO

Orzecznictwo: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numer modelu: 2660 40P 1024 600

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: $2~$500 per piece

Szczegóły pakowania: Zindywidualizowane

Czas dostawy: 3-5 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Paypal

Możliwość Supply: 5-20 tys sztuk dziennie

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                Płyty konwerterów LVDS, Płyty konwerterów HDMI LVDS, Płyty konwerterów LVDS z wyświetlaczem LCD


Maksymalna rozdzielczość wsparcia:	800*480	Wejście sygnału:	HDMI, VGA, CVBS
Wejście zasilania:	DC +12V	Temperatura pracy:	-10℃~+60℃
Wilgotność robocza:	90% wilgotności względnej (bez kondensacji)

Maksymalna rozdzielczość wsparcia:	800*480
Wejście sygnału:	HDMI, VGA, CVBS
Wejście zasilania:	DC +12V
Temperatura pracy:	-10℃~+60℃
Wilgotność robocza:	90% wilgotności względnej (bez kondensacji)

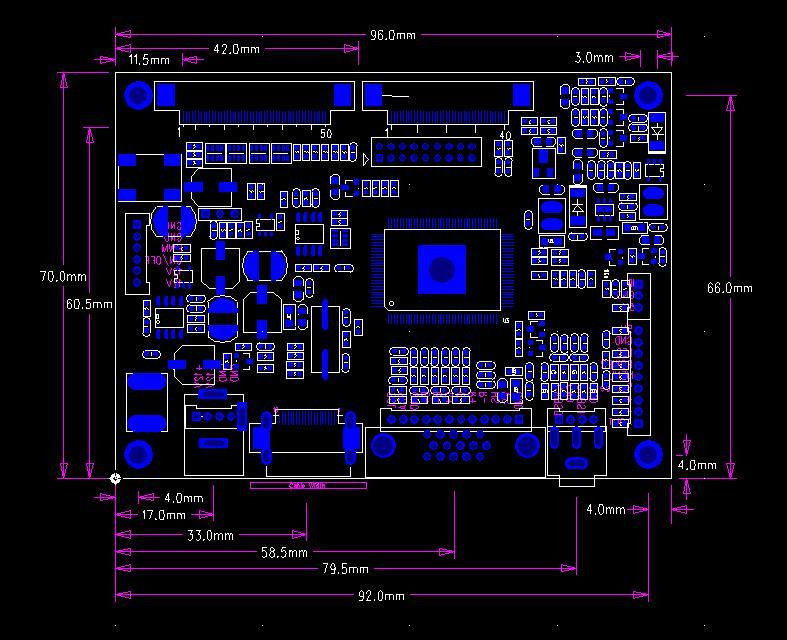

LCD Display HDMI HDMI do LVDS kabiny konwertera

1Zakres zastosowania

TTL: ma zastosowanie do modeli takich jak EJ050NA-01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA-05A, EJ080NA-05B, TM080RDH01 i AT090TN12.
LVDS: ma zastosowanie do modeli, w tym EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30.HE080IA-01D, HJ080NA-04L, HJ080IA-01F, TM080TDH01 i TM080TDHG01 do kontroli desek sterowników modułów wyświetlaczy LCD o wysokiej rozdzielczości 40PIN.

2. Opis funkcji produktu

Wprowadzenie sygnału wideo: Wspiera wejścia sygnału wideo HDMI, VGA i CVBS.
Wprowadzenie mocyWchodząca moc to DC +12V.
Wielofunkcyjna operacja OSD: posiada funkcję operacyjną wielofunkcyjnego wyświetlacza na ekranie (OSD).
Funkcja zdalnego sterowania (nieobowiązkowa): Funkcja zdalnego sterowania jest dostępna opcjonalnie.
Automatyczne wyłączenie bez sygnału: Urządzenie wyłącza się automatycznie, gdy nie ma sygnału.

3. Standardy wejścia sygnału

HDMI: (wersja ogólna 1.2)
VGA: obsługuje rozdzielczości takie jak 800×480, 800×600, 1024×600, 1024×768, i 1280×800 (z częstotliwością odświeżania w zakresie od 60 do 75).
CVBS: 1,0 Vp-p przy impedancji 75Ω.

4Środowisko pracy

Temperatura pracy: zakres od -10 do +60°C.
Wilgotność robocza: Do 90% RH (bez kondensacji).

CON8 ((CVBS) Sygbal wprowadzenie)
	Pin NO	Definicja	Opis
	1	CVBS2	Wprowadzenie sygnału V2
	2	GND	Powierzchnia
	3	CVBS1	Wpływ sygnału AV1
	4	GND	Powierzchnia

Wymagania w odniesieniu do wprowadzenia w życie niniejszego rozporządzenia

Numer pin	Definicja	Opis
1	GND	-
2	VS	Sygnał synchronizacji pola
3	HS	Sygnał synchronizacji linii
4	GND	-
5	R+	Czerwony znak
6	GND	Powierzchnia
7	G+	Zielony sygnał +
8	GND	+Ground
9	B+	Niebieski sygnał +
10	GND	Powierzchnia
11	SDA	Kanały I2C
12	SCL	Kanały I2C

Interfejs CON6 (wprowadzenie HDMI)

Numer pin	Definicja	Opis
1	Dane TMDS 2+
2	Dane TMDS Osłona
3	Dane TMDS 2-
4	Dane TMDS 1+
5	Dane TMDS Osłona
6	Dane TMDS 1-
7	Dane TMDS 0+
8	Dane TMDS Osłona
9	Dane TMDS 0-
10	TMDS Clock+
11	Zegar TMDS Osłona
12	Zegar TMDS -
13	CZK
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	Gorący wtyczek Wykryć
