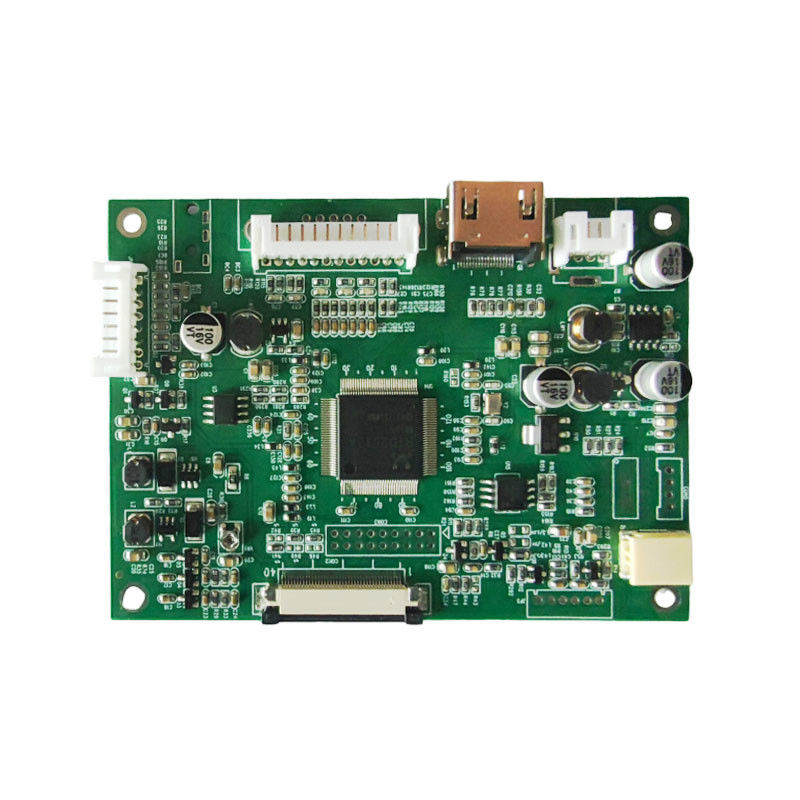

Panel sterownika ekranu LCD HDMI Wsparcie 1280*800 DC 12V

Szczegóły produktu

Miejsce pochodzenia: Hangzhou, Chiny

Nazwa handlowa: ZOYO

Orzecznictwo: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numer modelu: 2513A

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: $2~$500 per piece

Szczegóły pakowania: Zindywidualizowane

Czas dostawy: 3-5 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Paypal

Możliwość Supply: 5-20 tys sztuk dziennie

Najlepszą cenę
Podkreślić:

Tabletka sterownika LCD HDMI

,

Płyty sterowników ekranu LCD HDMI

,

12V panel sterownika LCD HDMI

Maksymalna rozdzielczość wsparcia:
1280*800
Wejście sygnału:
HDMI, VGA
Wejście zasilania:
DC +12V
Temperatura pracy:
-10℃~+60℃
Wilgotność robocza:
90% wilgotności względnej (bez kondensacji)
Maksymalna rozdzielczość wsparcia:
1280*800
Wejście sygnału:
HDMI, VGA
Wejście zasilania:
DC +12V
Temperatura pracy:
-10℃~+60℃
Wilgotność robocza:
90% wilgotności względnej (bez kondensacji)
Panel sterownika ekranu LCD HDMI Wsparcie 1280*800 DC 12V

1- Zakres stosowania

LVDS do HDMI, maksymalna obsługiwana rozdzielczość 1280*800; Inspekcja kabiny sterownika modułu wyświetlania LCD 40PIN Innolux EJ101IA-01G EE101IA-01D o wysokiej rozdzielczości



2-Opis funkcji produktu

  • HDMI, VGA, wejście sygnału
  • Wprowadzenie mocy prądu stałego +12V
  • Automatyczne wyłączenie bez sygnału



3- Standard wejścia sygnału

  • HDMI: (wersja Uniwersalna 1.4)
  • VGA: (prędkość odświeżania 60HZ~75HZ)



4- Środowisko pracy

  • Temperatura pracy: -10°C~+60°C
  • Wilgotność robocza: 90% RH (bez kondensacji)



Wprowadzenie do systemu VGA0



Numer pin Definicja Opis
1 GND -
2 VS Sygnał synchronizacji pola
3 HS Sygnał synchronizacji linii
4 GND -
5 R+ Czerwony znak
6 GND Powierzchnia
7 G+ Zielony sygnał +
8 GND Powierzchnia
9 B+ Niebieski sygnał +
10 GND Powierzchnia
11 SDA Kanały I2C
12 SCL Kanały I2C
